Netbox Installationsanweisung für Optiscan 1005

Arbeiten mit der Netbox NetCom 111

Eine Netbox hat die Aufgabe eine COM Schnittstelle über eine TCP/IP Verbindung einem Programm zur Verfügung zu stellen.

Auf der einen Seite wird die Ladestation des Barcodescanners an die RS232 der Box angeschlossen und auf der anderen Seite wird die Netbox mit einem normalen Patchkabel an das Netz angebunden.

Bei der Netbox sind Treiber und Programme mitgeliefert die diese Com-Schnittstelle dann auf einem beliebigen Rechner im Netz zur Verfügung stellen.

Kplus_optiscan2.exe benötigt keine Com-Schnittstellen. Da wird direkt auf den jeweiligen Port abgehört. Es muss also lokal an dem Gerät kein zusätzlicher Treiber oder sonstige Programme installiert werden.

Zuerst muss die Box in das bestehende Netz integriert werden. Das Problem dabei ist dass die Box auf DHCP eingestellt ist. Wenn ein DHCP Server gefunden wird dann bekommt die Box automatisch eine eigene IP, Domain, Gateway usw.

Wenn kein DHCP gefunden wird dann bekommt die Box die IP die auf der Unterseite der Box geschrieben steht.

Um die NetBox dann einzustellen muss man im Internetexplorer einfach die IP eingeben.

Wurde die Nummer von einem DHCP Server vergeben dann muss man in der DHCP Serververwaltung unter Leases nachsehen was die Box für eine IP bekommen hat.

In der Software der Netbox sind dann 2 Bereiche einzustellen.

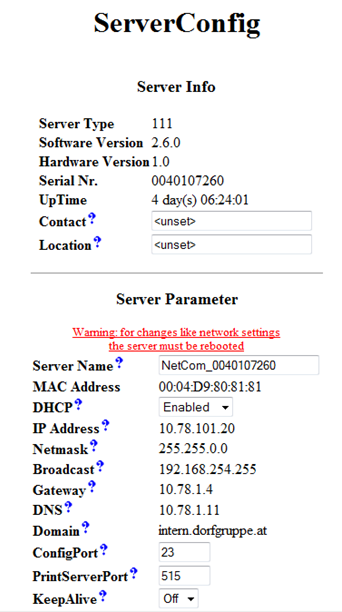

Server Configuration

Im Fall von DHCP werden diese Werte automatisch bezogen

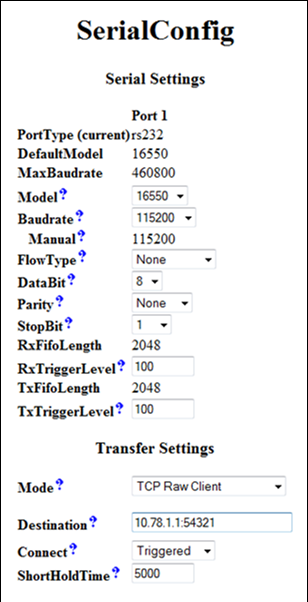

Serial Configuration

Unter Destination müssen Sie die IP Adresse des Rechners eingeben auf dem der Kplus_optiscan2 – Dienst läuft.

ShortHoldTime kann bei kleinen Datenmengen auf 2000 ms sein.

Einstellungen für den Kplus_Optiscan2 Dienst.

In der Kplus_Optiscan2.ini in dem Verzeichnis Windows/System32 geben Sie TCP=4 an der Stelle ein wo TCP-0 steht.Weiters muss ein TCP_PORT für den TCP Dienst angegeben werden.

TCP=4

TCP_PORT=54321

Damit hört der Dienst auf TCP.

Wenn Sie den Dienst nun starten sollte er auf die Netbox hören.
